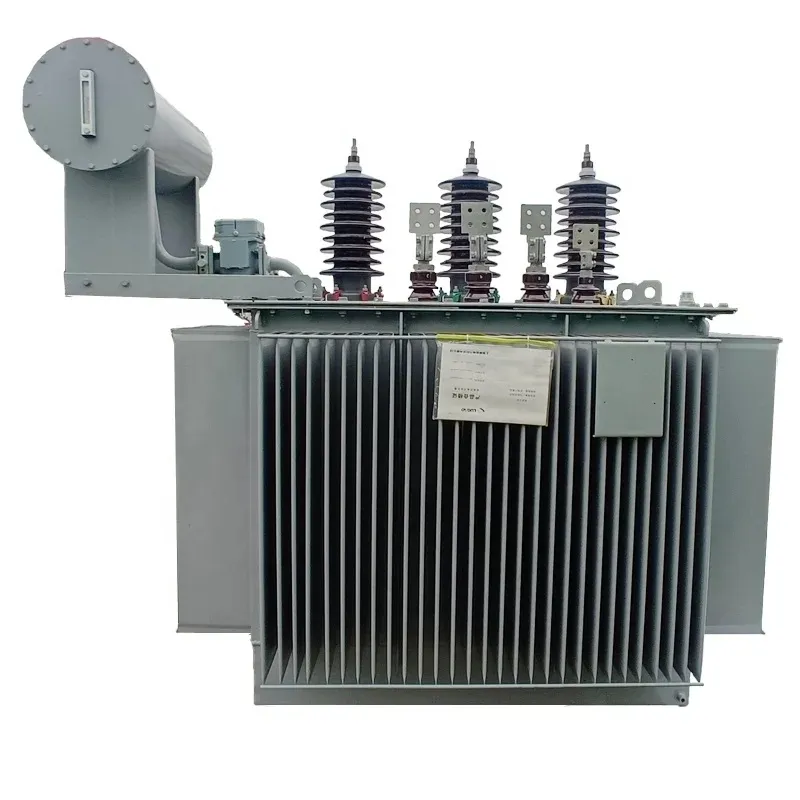

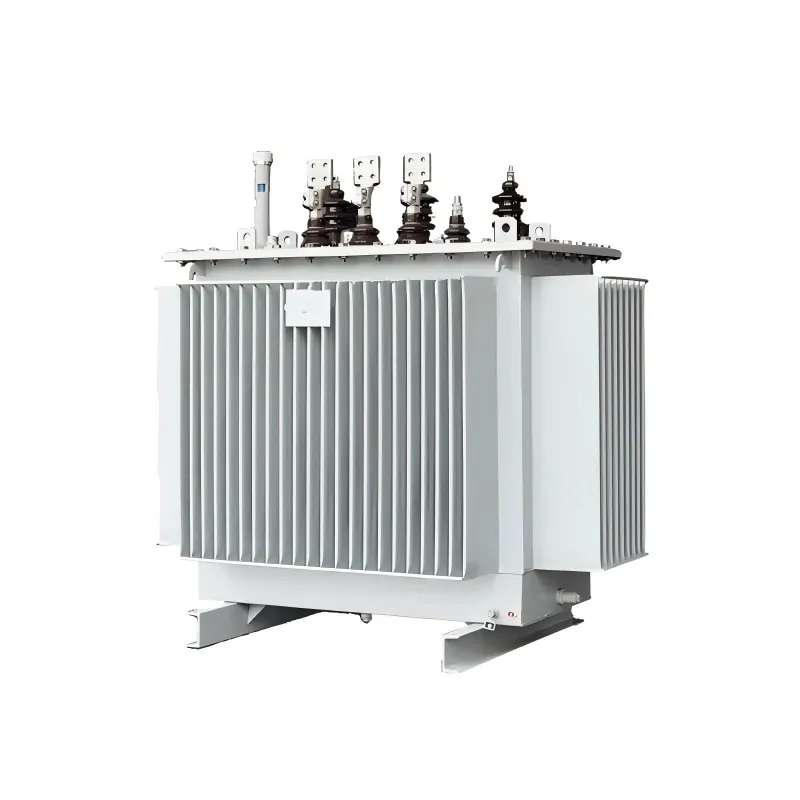

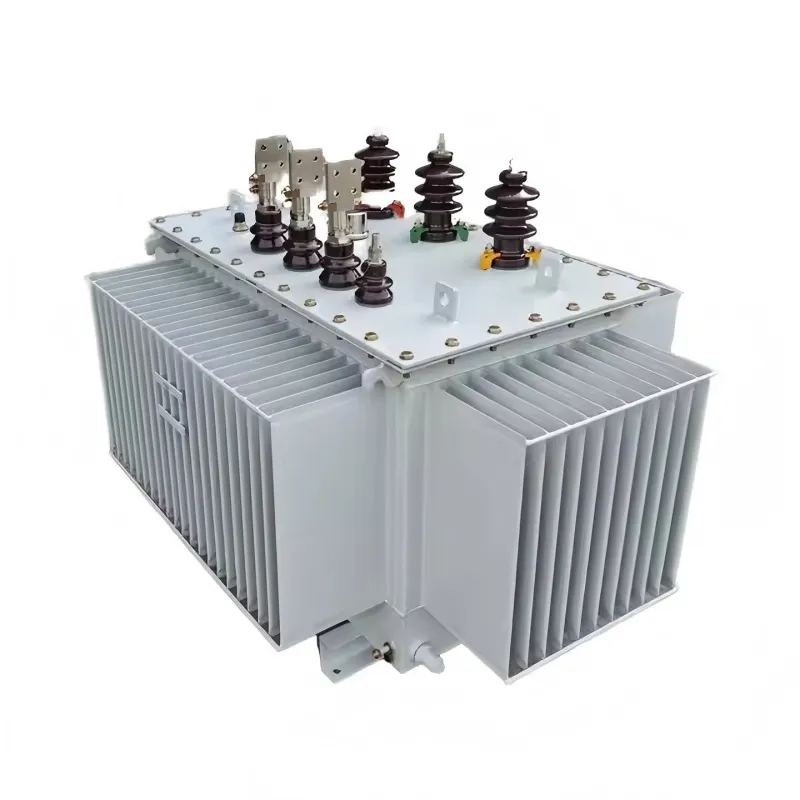

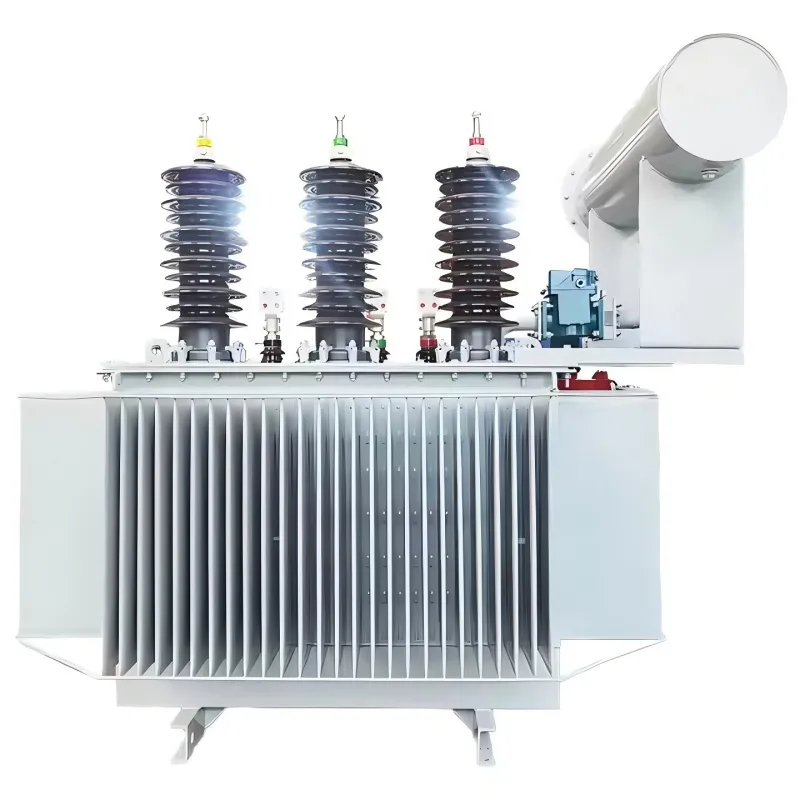

Понижающий силовой масляный трансформатор S11
Компания Люгао провела модернизацию на основе серии S9 и разработала понижающий масляный трансформатор S11. Диапазон номинальной мощности составляет 50 кВА ~ 2500 кВА. Обычно используется метод намотки Dyn1 или Yyn0.
Описание
маркер
Описание продукта
Компания Люгао провела модернизацию на основе серии S9 и разработала понижающий масляный трансформатор S11.Диапазон номинальной мощности составляет 50 кВА ~ 2500 кВА.Обычно используется метод намотки Dyn1 или Yyn0.
Благодаря использованию высококачественной кремниевой стали с высокой магнитной проницаемостью и технологии шихтованного магнитопровода, значительно снижены потери холостого хода и ток холостого хода. Эксплуатационная эффективность существенно выше, чем у серии S9, что эффективно снижает долгосрочные затраты на электроэнергию для пользователей.
Уникальная конструкция гофрированных стенок топливного бака использует их эластичное расширение для компенсации расширения и сжатия объема масла, вызванного перепадами температуры, и обеспечивает полную изоляцию трансформаторного масла от наружного воздуха. Это полностью устраняет проблемы старения, окисления и влагопоглощения масла. В течение всего срока службы не требуется замена или фильтрация изоляционного масла, что реализует подлинное «не требующее технического обслуживания».
Полностью герметичная конструкция радикально устраняет риск утечки масла, сохраняя рабочую среду чистой и экологичной. Комплексная система мониторинга температуры и устройство сброса давления обеспечивают двойную защиту для безопасной работы оборудования.
Продукт обладает сверхдолгим сроком службы. Благодаря степени защиты он эффективно предотвращает проникновение инородных тел и капель воды. Он может быть установлен как на открытом воздухе, так и в помещениях для распределения электроэнергии, что позволяет адаптировать его к различным условиям эксплуатации. Широко применяется в торговых комплексах, отелях, больницах и других областях.
В комплект поставки входит полный пакет технической документации, включая сертификат соответствия на продукцию, протокол заводских испытаний, руководство по монтажу и эксплуатации, габаритные и фундаментные чертежи и т.д.
Условия эксплуатации
Максимальная температура окружающей среды: +40℃
Самая низкая температура окружающей среды: -25℃
Высота: ниже 1000 метров
Самая высокая среднемесячная относительная влажность: 90% (при 20℃)
Место установки: подходит для установки в местах, где нет опасности возгорания или взрыва, значительного загрязнения, химической коррозии или чрезмерной вибрации, как в помещении, так и на открытом воздухе.
Характеристики
Масляный распределительный трансформатор 33/11 кВ отличается хорошим тепловыделением и высокой перегрузочной способностью. Он может работать без ветрогенератора в течение длительного времени при перегрузке 130%, поддерживая полную нагрузку без принудительного ветроохлаждения в условиях IP45.
Масляный распределительный трансформатор мощностью 33/11 кВ обеспечивает идеальную безопасность и устойчивость к возгоранию, способен выдерживать горение в течение длительного периода при температуре 800ºC без выделения дыма.
Благодаря высокой устойчивости к тепловому удару масляный трансформатор может быть нагружен немедленно при температуре -50ºC.
Масляный трансформатор имеет полную водо- и воздухонепроницаемость, что повышает его долговечность.
Масляный трансформатор обеспечивает отсутствие частичных разрядов и высокий уровень эксплуатационной надежности.
Обладая хорошей гидрофобностью и устойчивостью к щелочному воздействию и фундаментальным воздействиям, масляный трансформатор показывает себя надежным в различных условиях окружающей среды.
Масляный трансформатор безопасен для окружающей среды, производит мало шума, не выделяет вредных газов и легко разлагается.
Технические характеристики
| Технические данные силового трансформатора серии 33/11 кВ | |||||||
| КВА | Напряжение | ВЕКТОР | Напряжение импеданса | ПОТЕРИ (КВТ) | Ток холостого хода | ||
| ГРУППА | (%) | (%) | |||||
| HV | ЛВ | Потери холостого хода | Потеря нагрузки | ||||
| (кВ) | (В) | ||||||
| 630 | 33 | 3.15 | Yd11 | 6.5 | 1.04 | 8.28 | 1.1 |
| 800 | 35 | 6.3 | 1.23 | 9.9 | 1 | ||
| 1000 | 34,5 | 6.6 | 1.44 | 12.15 | 1 | ||
| 1250 | 38,5 | 10.5 | 1.76 | 14.67 | 0,9 | ||
| 1600 | 11 | 2.12 | 17.55 | 0,8 | |||
| 2000 | 11.5 | 2.72 | 19.35 | 0,7 | |||
| 2500 | 3.2 | 20.7 | 0,6 | ||||
| 3150 | 7 | 3.8 | 24.3 | 0,56 | |||
| 4000 | 4.52 | 28.8 | 0,56 | ||||
| 5000 | 5.4 | 33.03 | 0,48 | ||||
| 6300 | 7.5 | 6.56 | 36.9 | 0,48 | |||
| 8000 | 9 | 40,5 | 0,42 | ||||
| 10000 | 10.88 | 47.7 | 0,42 | ||||
| 12500 | Ynd11 | 8 | 12.6 | 56.7 | 0,4 | ||
| 16000 | 15.2 | 69.3 | 0,4 | ||||
| 20000 | 18 | 83.7 | 0,4 | ||||
| 25000 | 21.28 | 99 | 0,32 | ||||
| 31500 | 25.28 | 118.8 | 0,32 | ||||
