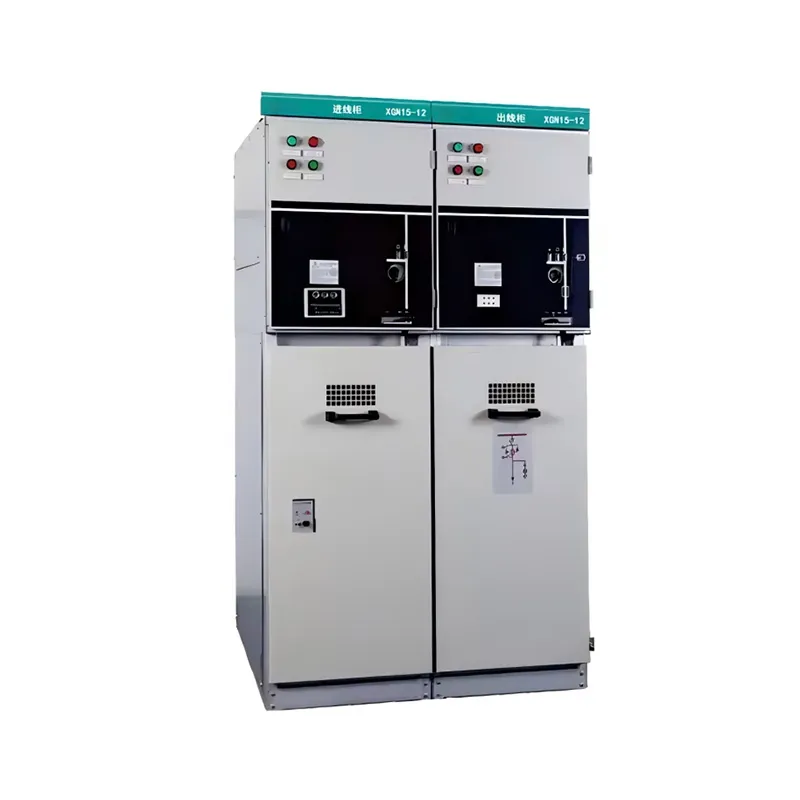

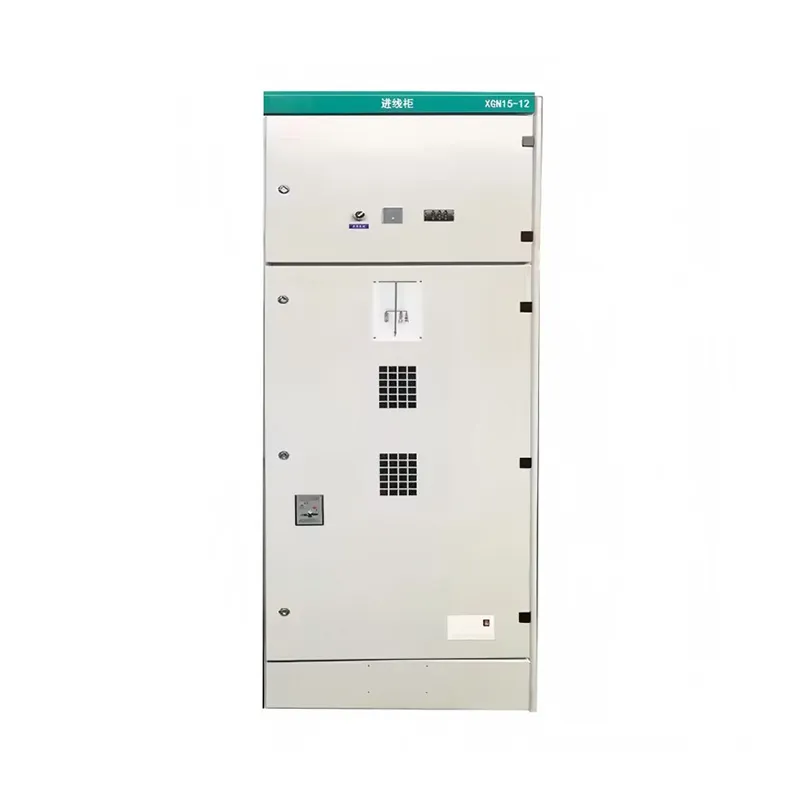

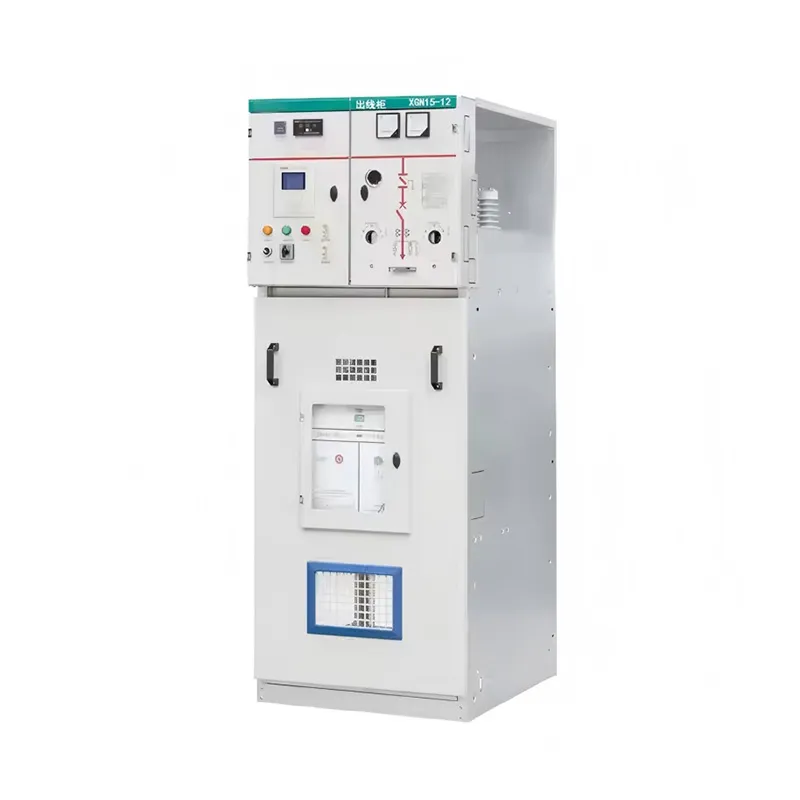

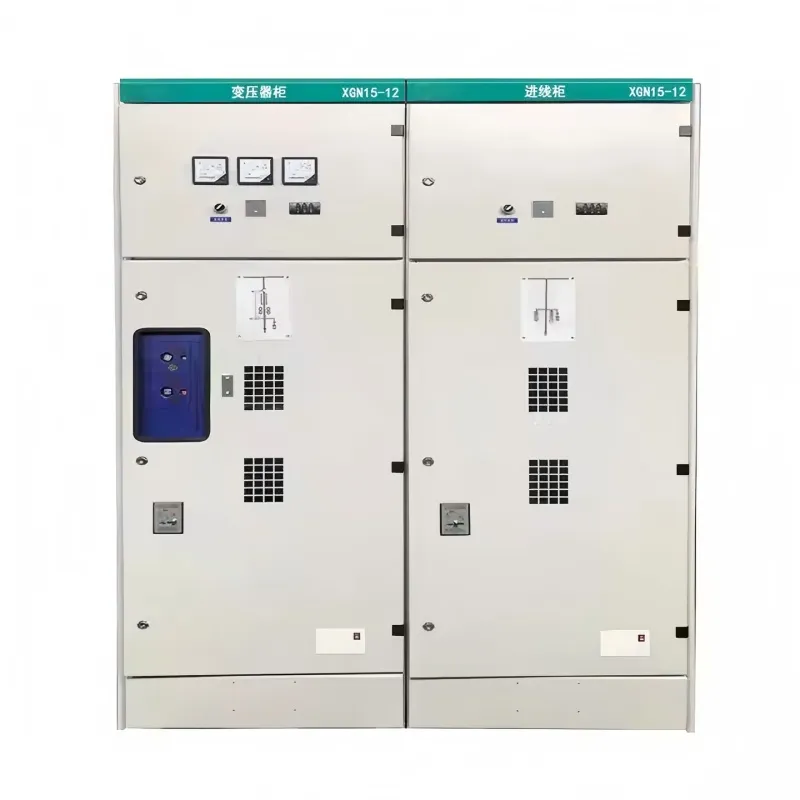

Основной блок замкнутого кольца с интеллектуальной металлической изоляцией XGN15-12
Lugao Независимо разработанный и изготовленный интеллектуальный блок кольцевой магистрали (КМГ) XGN15-12 с твердой изоляцией в металлическом корпусе имеет стандартную модульную структуру.
Описание
маркер
Описание продукта
Lugao Независимо разработанный и изготовленный интеллектуальный блок кольцевой магистрали (КМГ) XGN15-12 с твердой изоляцией в металлическом корпусе имеет стандартную модульную структуру. Будь то простой источник питания кольцевой магистрали, защищённая цепь трансформаторного фидера или необходимое измерение напряжения, вы можете быстро реализовать его, комбинируя различные стандартные функциональные блоки (такие как блоки переключения нагрузки, комбинированные электрические блоки и измерительные блоки). Такая конструкция обеспечивает непревзойденную гибкость конфигурации и позволяет в будущем расширять систему в связи с ростом нагрузки.
Шкаф КМГ изготовлен из толстого алюминиево-цинкового листового металла, скреплённого заклёпками. Два клапана сброса давления расположены в задней части шкафа: один для кабельного отсека, другой для отсека сборных шин. Такая конструкция обеспечивает максимальную безопасность персонала и надёжность оборудования. Отсек сборных шин соединяется с соседним распределительным устройством в верхней части шкафа. При сохранении изоляционных расстояний ширина каждого шкафа минимизирована, что значительно сокращает занимаемую площадь. Все блоки полностью собираются и испытываются на заводе, что значительно сокращает время монтажа и ввода в эксплуатацию на месте, а также снижает риски, связанные с нарушением графика проекта. Lugao предоставит полную техническую документацию вместе с товаром, включая сертификат продукта, отчет об заводских испытаниях, руководство по эксплуатации, принципиальную электрическую схему, упаковочный лист и т. д., чтобы обеспечить беспрепятственную установку и приемку товара клиентами.
Условия эксплуатации
Температура окружающего воздуха:
Максимальная температура воздуха: +40℃,
Минимальная температура воздуха: -15℃;
Высота: ≤ 1000 м;
Распределительное устройство типа HXGN-12Влажность:
Среднесуточное значение относительной влажности: ≤95%
Среднемесячное значение относительной влажности: ≤90%
Окружающий воздух не имеет существенного загрязнения пылью, дымом, едкими и/или горючими газами, парами или солью.
Характеристики
Экологичный КРУ с элегазовой изоляцией HXGN口-12 не только соответствует действующим национальным стандартам, стандартам электроэнергетики и международным стандартам, но и превосходит их. Его ключевые компоненты, включая выключатель и основные электрические компоненты, интегрированы в модуль с токопроводящими частями, заключенными в прочную изоляцию. Использование экранированных кабельных разъемов повышает безопасность, а шины функционального блока имеют экранированную изоляцию шин, что обеспечивает надежную эксплуатацию.
Рабочий механизм, использующий пружинный механизм, имеет механический ресурс более 10 000 циклов. Устройство обеспечивает удалённый мониторинг и отслеживание состояния оборудования в режиме реального времени, что позволяет эксплуатировать его без участия оператора. Это высокопроизводительное распределительное устройство представляет собой экономичный источник питания, предлагающий такие опции, как вакуумный выключатель (630 А, 20–25 кА) и вакуумный выключатель нагрузки (630 А, 20–25 кА). HXGN口-12 представляет собой передовое решение, сочетающее в себе безопасность, эффективность и передовые технологии в области распределения электроэнергии.
Технические характеристики
| Нет | Элемент | Единица | Параметр | ||
| 1 | Номинальное напряжение | кВ | 12 | 24 | 36 |
| 2 | Номинальная частота | Гц | 50/60 | ||
| 3 | Номинальный ток | А | 630/800 | 1630 | |
| 4 | Выдерживаемое напряжение промышленной частоты 1 мин (влажное/сухое) | кВ | 38/48 | 50/60 | 70/80 |
| 5 | Выдерживаемое напряжение грозового импульса | кВ | 75 | 125/150 | 195 |
| 6 | Номинальный ток отключения короткого замыкания (пиковый) | кВ | 80 | 63 | 50/40 |
| 7 | Номинальная активная нагрузка и ток отключения замкнутой цепи | кА | 63 | 50 | 50/40 |
| 8 | Номинальный ток передачи | А | 1700 | 1200 | 800 |
| 9 | Номинальный ток включения короткого замыкания (пиковый) | кА | 80 | 63 | 50/40 |
| 10 | Номинальный ток отключения заряда кабеля (линии) | А | 50 и 10 | ||
| 11 | Ток отключения заряда кабеля при замыкании на землю | А | 20 | 20 | 50 |
| 12 | Номинальный выдерживаемый ток (пиковый) | кА | 80 | 63 | 50/40 |
| 13 | Кратковременный выдерживаемый ток (2 с) | кА | 31.5 | 25 | 16 |
| 14 | Срок службы механизма | Времена | 5000 | 2000 | 2000 |
