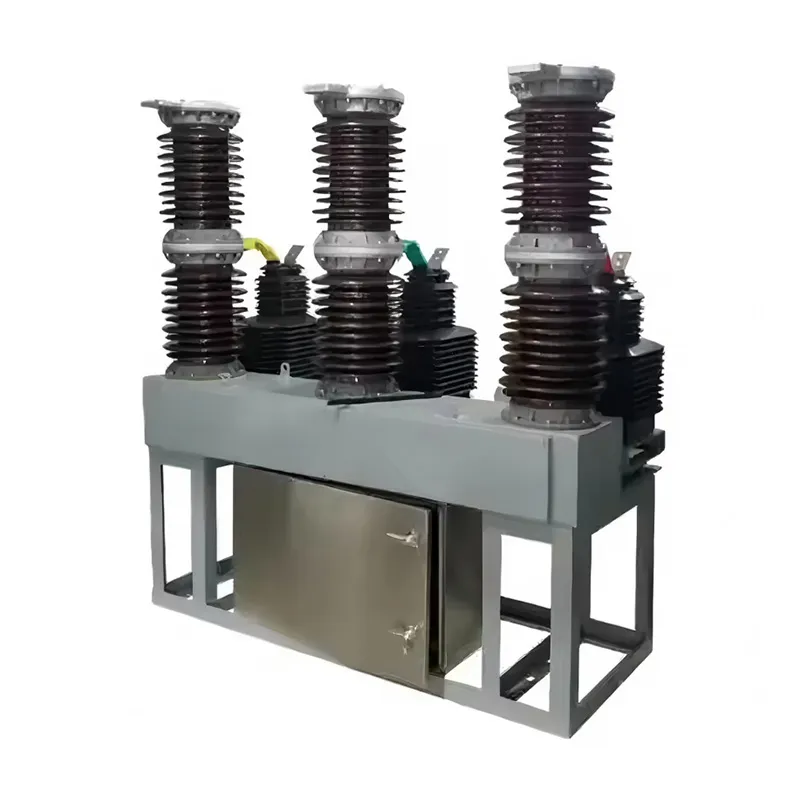

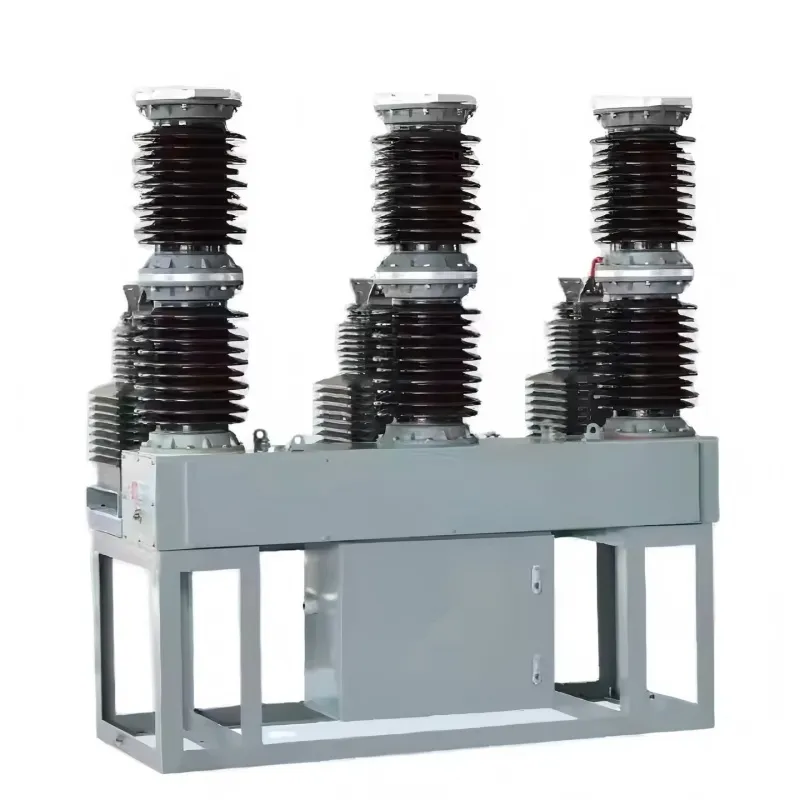

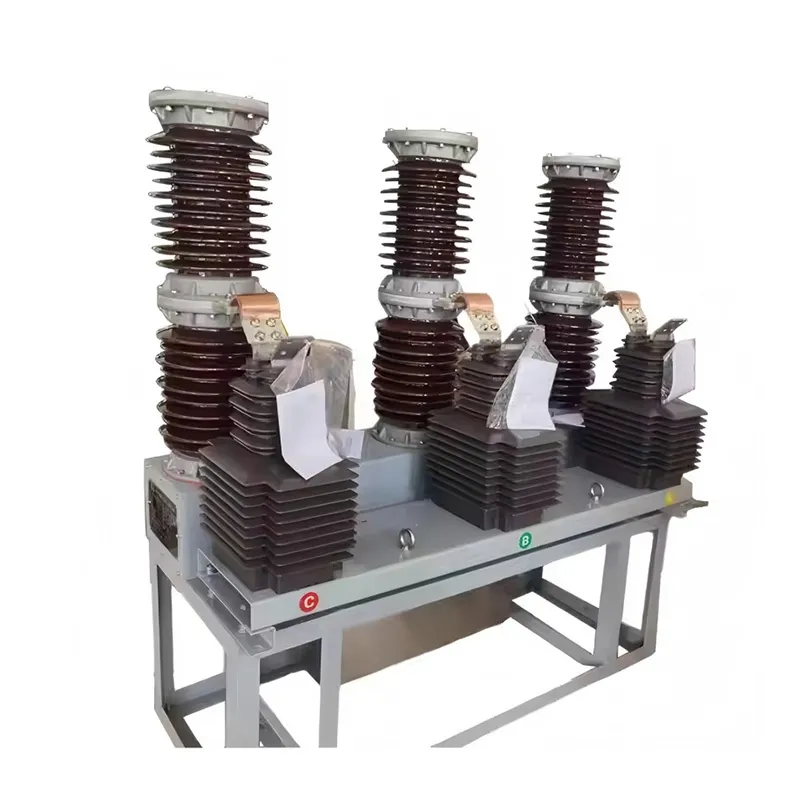

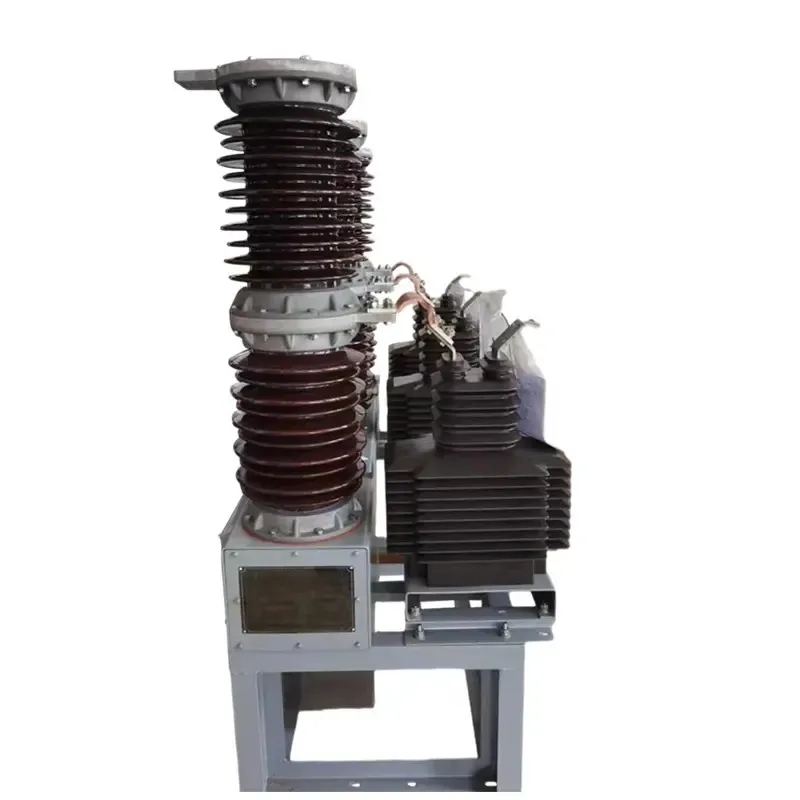

Наружный вакуумный выключатель среднего монтажа
Выкатной уличный вакуумный выключатель (КРУЭ) является интеллектуальным коммутационным устройством, разработанным компанией Люгао для систем передачи и распределения электроэнергии 40,5 кВ.
Описание
маркер
Описание продукта
Среднегабаритный вакуумный автоматический выключатель наружной установки - это интеллектуальное распределительное устройство Люгао , предназначенное для систем передачи и распределения электроэнергии 40,5 кВ. Его компактная монтажная конструкция среднего размера сочетает в себе гибкость выключателя, монтируемого на столбе, и устойчивость стационарного шкафа, а также поддерживает несколько режимов работы: ручной, электрический и дистанционный. Монтажная конструкция колонны может быть установлена на бетонное основание или стальную раму, либо интегрирована в предварительно собранную подстанцию, что позволяет экономить место и адаптироваться к различным сценариям.
Принятие конструкции трехфазной связи обеспечивает одновременность переключения и закрытия ≤ 2 мс, снижая рабочее перенапряжение. Оснащен вакуумным прерывателем с продольным магнитным полем, номинальное время отключения короткого замыкания более чем в 50 раз, и нет повторного зажигания при отключении емкостного тока. Дополнительная конструкция полюса с твердым уплотнением, дугогасительная камера и изолятор интегрированы в литье, устойчивы к влажной и грязной среде. Встроенная ручная рукоятка для накопления энергии, в условиях отсутствия питания может быть аварийно открыта/закрыта. Видимые разрывы изоляции в состоянии отключения обеспечивают физическую точку разъединения. Механическая блокировка двери коробки механизма предотвращает случайное открытие с помощью электричества. Принята модульная структура, контроллер и трансформатор могут быть быстро заменены. Подходит для выхода подстанции, промышленных и горнодобывающих предприятий общего распределения электроэнергии. Доставка с товаром для обеспечения установки основных схем, вторичных электрических схем и других сертификатов.
Условия эксплуатации
Температура окружающей среды: -40℃~+40℃;
Высота: ≤1000 м;
Максимальная скорость ветра – 10 км/ч, минимальная скорость ветра для номинального уровня (132/230кВ) – 3,2 км/ч;
Интенсивность землетрясений: ≤8 баллов;
Минимальная номинальная длина пути утечки: 31 мм/кВ;
Степень загрязнения воздуха: IV класс.
Характеристики

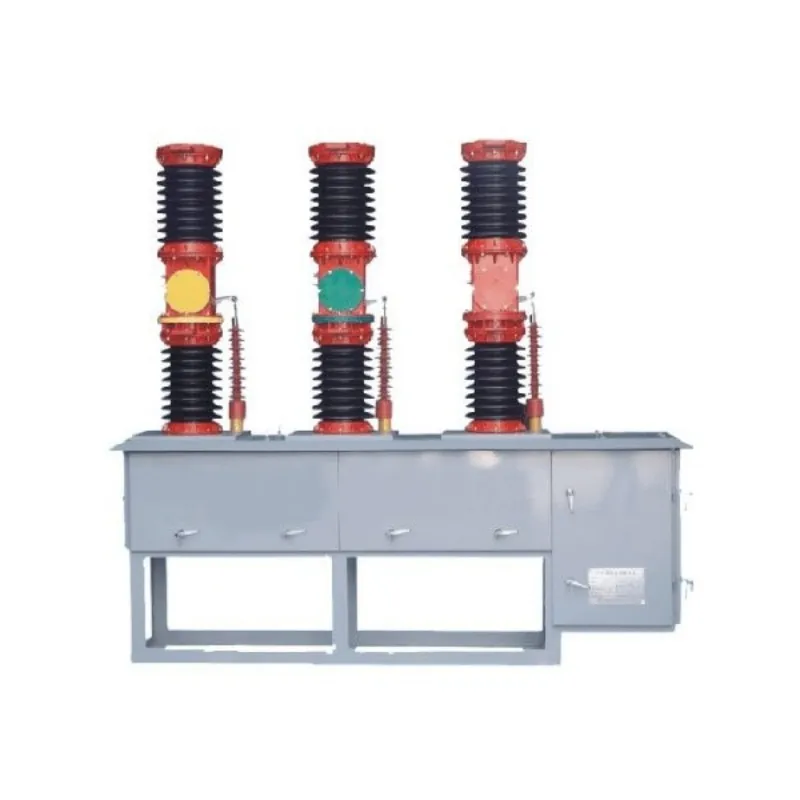

Высоковольтный вакуумный выключатель наружной установки ZW7-40.5 состоит из интегрированного полюса, трансформатора тока, привода и корпуса. Этот тип выключателя имеет миниатюрную конструкцию, а корпус изготовлен из высококачественной стальной коробки. Трансформаторы тока могут быть выбраны в соответствии с потребностями пользователя. Высоковольтный вакуумный выключатель наружной установки ZW7-40.5 сочетается с соответствующей интеллектуальной системой управления. Размыкание и замыкание выключателя может осуществляться локально, а также дистанционно через интерфейс связи. Другие данные о состоянии выключателя также могут передаваться в центр управления. Канал связи может быть выбран: кабельный, оптоволоконный, GPRS/CDMA, GSM и т.д.
| Нет. | Элемент | Единицы | Параметры | ||
| 1 | Номинальное напряжение | кВ | 40,5 | ||
| 2 | Оцененный | 1 мин. частота сети | сухой | 95 | |
| изоляция | выдерживаемое напряжение | влажный | 80 | ||
| уровень | Выдерживаемое напряжение грозового импульса (пиковое) | 185 | |||
| 3 | Номинальный ток | А | 1250、1600、2000 | ||
| 4 | Номинальный ток отключения короткого замыкания | кА | 20、25、31.5 | ||
| 5 | Номинальная последовательность операций | O－0,3с-CO- 180с-CO | |||
| 6 | Номинальный ток отключения короткого замыкания | Времена | 12 | ||
| 7 | Номинальный ток короткого замыкания (пиковый) | кА | 50、63、80 | ||
| 8 | Номинальный пиковый выдерживаемый ток | ||||
| 9 | Номинальный кратковременно выдерживаемый ток | кА | 20、25、31.5 | ||
| 10 | Номинальная длительность короткого замыкания | С | 4 | ||
| 11 | Средняя скорость открытия | РС | 1,5 ± 0,2 | ||
| 12 | Средняя скорость закрытия | 0,7 ±0,2 | |||
| 13 | Длительность дребезга при закрытии контакта | с | ≤2 | ||
| 14 | Трехфазная синхронизация закрытия и открытия | ≤2 | |||
| 15 | Время открытия | ≤150 | |||
| 16 | Время закрытия | ≤60 | |||
| 17 | Срок службы механизма | Времена | 10000 | ||
| 18 | Номинальное рабочее напряжение и номинальное напряжение вспомогательного контура | В | DC220 、1 10 、24 | ||
| AC220 、110 、24 | |||||
| 19 | Сопротивление фазного контура постоянному току (без трансформатора тока) | мкОм | 100 | ||
| 20 | Допустимый накопленный износ－толщина динамического и статического контакта | мм | 3 | ||
