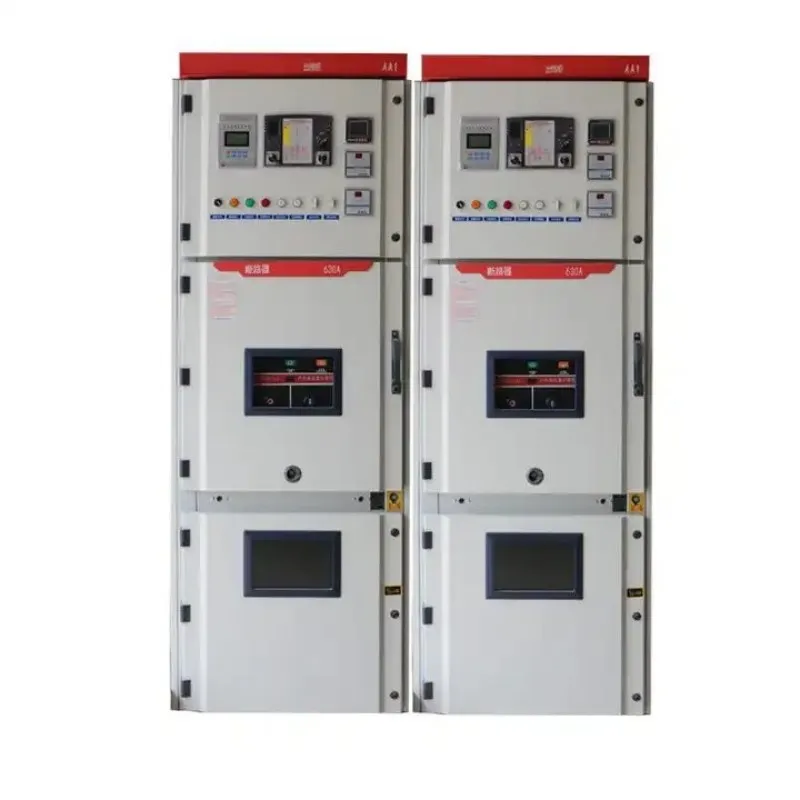

Кольцевой основной блок внутреннего высоковольтного электроснабжения XGN15-12

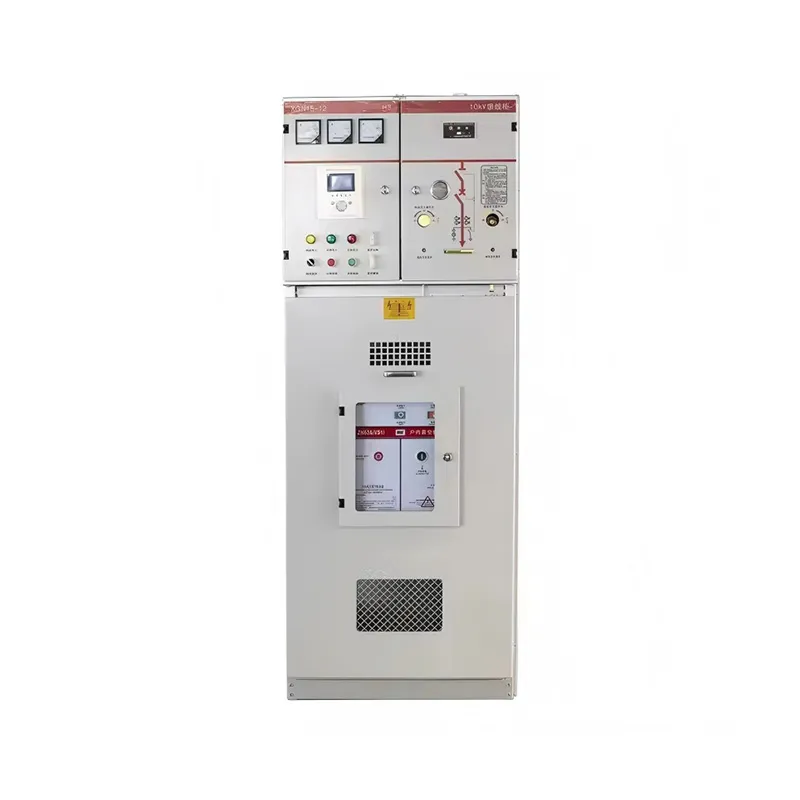

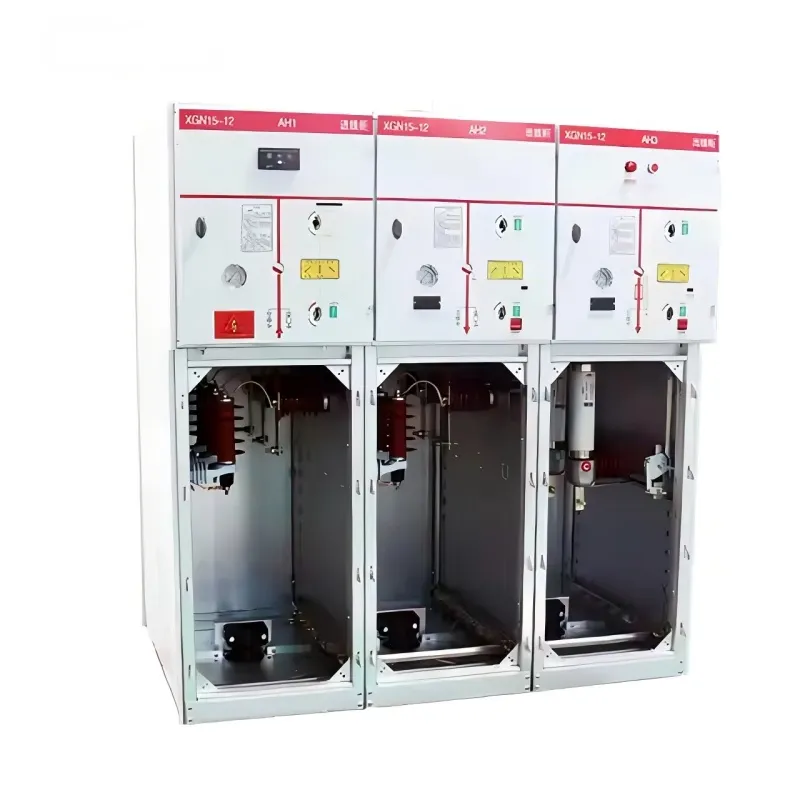

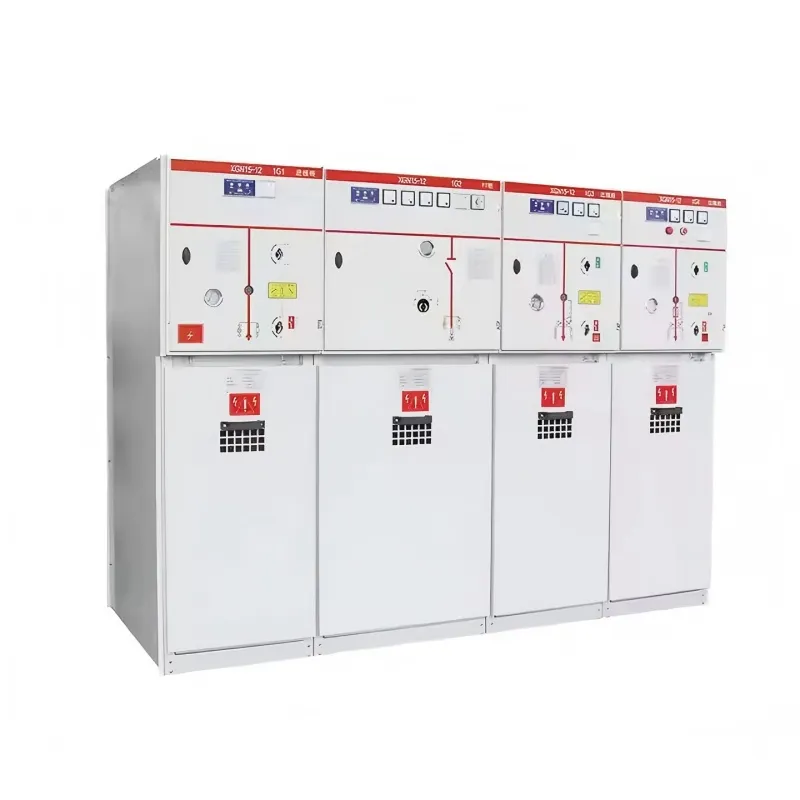

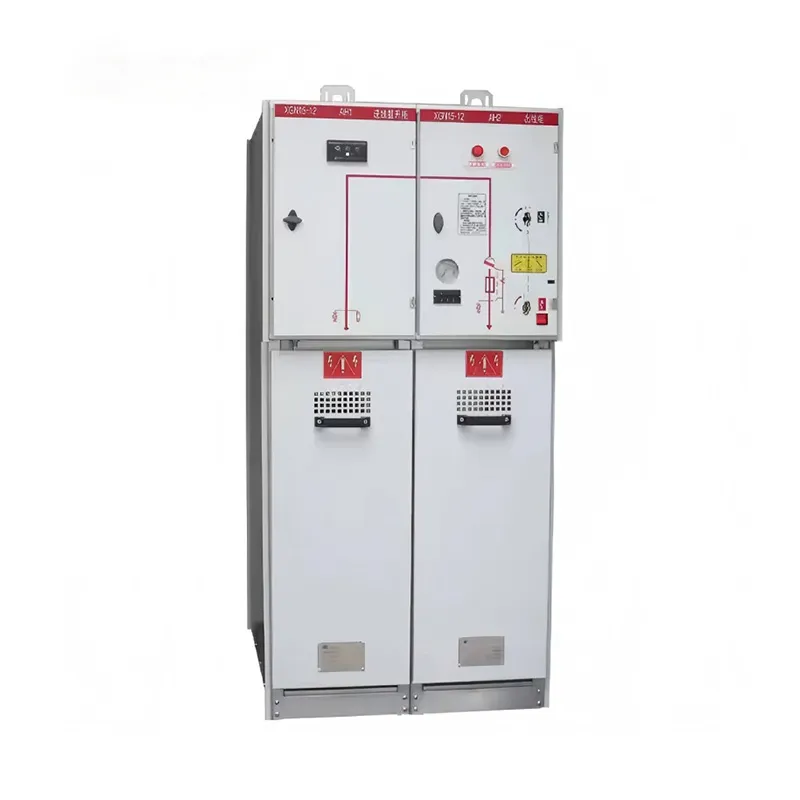

Для внутренних распределительных щитов электропитания, где пространство имеет первостепенное значение, безопасность и экономия пространства имеют первостепенное значение.
Описание
маркер
Описание продукта
Для внутренних распределительных щитов электропитания, где пространство имеет первостепенное значение, безопасность и экономия пространства имеют первостепенное значение. Высоковольтный кольцевой распределительный блок XGN15-12, разработанный компанией Lugao, обеспечивает максимальную мощность электропитания на единицу площади, что позволяет реализовать более гибкие решения по электропроводке и разместить больше отходящих линий в ограниченном пространстве. Шкаф изготовлен на станке с ЧПУ и собран из заклепок, что обеспечивает степень защиты IP3X, эффективно изолируя его от внешней влаги, пыли и риска проникновения насекомых.
Он также оснащен надежной механической блокировкой и защитой от прикосновения. Состояние встроенного трехпозиционного переключателя наглядно отображается, обеспечивая надежный индикатор непрерывности заземления. Стандартный интеллектуальный интерфейс датчиков отслеживает ток, напряжение, температуру шкафа, уровень элегаза и другую информацию в режиме реального времени, обеспечивая заблаговременные предупреждения и упрощая обслуживание. Каждое изделие Lugao перед выпуском с завода проходит испытания, включая испытания на выдерживаемое напряжение грозового импульса, испытания на частичные разряды и механические испытания на долговечность, чтобы гарантировать стабильную работу в самых сложных условиях. Он компактный, лёгкий, эстетичный и простой в эксплуатации. Подходит для использования в сетях электроснабжения 50 Гц и 12 кВ, выполняя функции приёмника и распределителя электроэнергии.
Условия эксплуатации
Температура окружающего воздуха:
Максимальная температура воздуха: +40℃,
Минимальная температура воздуха: -15℃;
Высота: ≤ 1000 м;
Распределительное устройство типа HXGN-12Влажность:
Среднесуточное значение относительной влажности: ≤95%
Среднемесячное значение относительной влажности: ≤90%
Окружающий воздух не имеет существенного загрязнения пылью, дымом, едкими и/или горючими газами, парами или солью.
Характеристики
Экологичный КРУ с элегазовой изоляцией HXGN口-12 не только соответствует действующим национальным стандартам, стандартам электроэнергетики и международным стандартам, но и превосходит их. Его ключевые компоненты, включая выключатель и основные электрические компоненты, интегрированы в модуль с токопроводящими частями, заключенными в прочную изоляцию. Использование экранированных кабельных разъемов повышает безопасность, а шины функционального блока имеют экранированную изоляцию шин, что обеспечивает надежную эксплуатацию.
Рабочий механизм, использующий пружинный механизм, имеет механический ресурс более 10 000 циклов. Устройство обеспечивает удалённый мониторинг и отслеживание состояния оборудования в режиме реального времени, что позволяет эксплуатировать его без участия оператора. Это высокопроизводительное распределительное устройство представляет собой экономичный источник питания, предлагающий такие опции, как вакуумный выключатель (630 А, 20–25 кА) и вакуумный выключатель нагрузки (630 А, 20–25 кА). HXGN口-12 представляет собой передовое решение, сочетающее в себе безопасность, эффективность и передовые технологии в области распределения электроэнергии.
Технические характеристики
| Нет | Элемент | Единица | Параметр | ||
| 1 | Номинальное напряжение | кВ | 12 | 24 | 36 |
| 2 | Номинальная частота | Гц | 50/60 | ||
| 3 | Номинальный ток | А | 630/800 | 1630 | |
| 4 | Выдерживаемое напряжение промышленной частоты 1 мин (влажное/сухое) | кВ | 38/48 | 50/60 | 70/80 |
| 5 | Выдерживаемое напряжение грозового импульса | кВ | 75 | 125/150 | 195 |
| 6 | Номинальный ток отключения короткого замыкания (пиковый) | кВ | 80 | 63 | 50/40 |
| 7 | Номинальная активная нагрузка и ток отключения замкнутой цепи | кА | 63 | 50 | 50/40 |
| 8 | Номинальный ток передачи | А | 1700 | 1200 | 800 |
| 9 | Номинальный ток включения короткого замыкания (пиковый) | кА | 80 | 63 | 50/40 |
| 10 | Номинальный ток отключения заряда кабеля (линии) | А | 50 и 10 | ||
| 11 | Ток отключения заряда кабеля при замыкании на землю | А | 20 | 20 | 50 |
| 12 | Номинальный выдерживаемый ток (пиковый) | кА | 80 | 63 | 50/40 |
| 13 | Кратковременный выдерживаемый ток (2 с) | кА | 31.5 | 25 | 16 |
| 14 | Срок службы механизма | Времена | 5000 | 2000 | 2000 |
