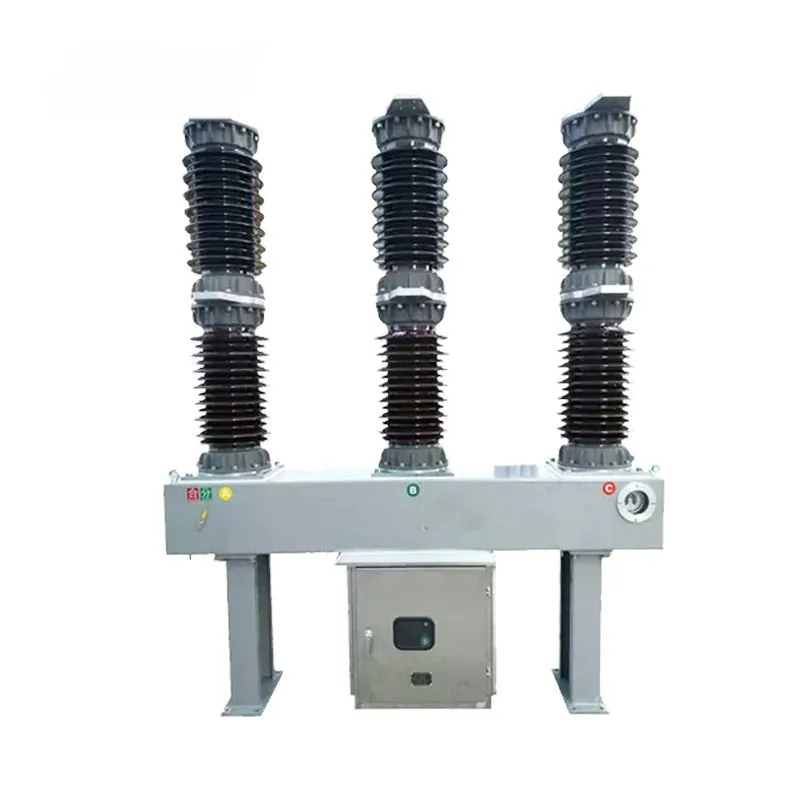

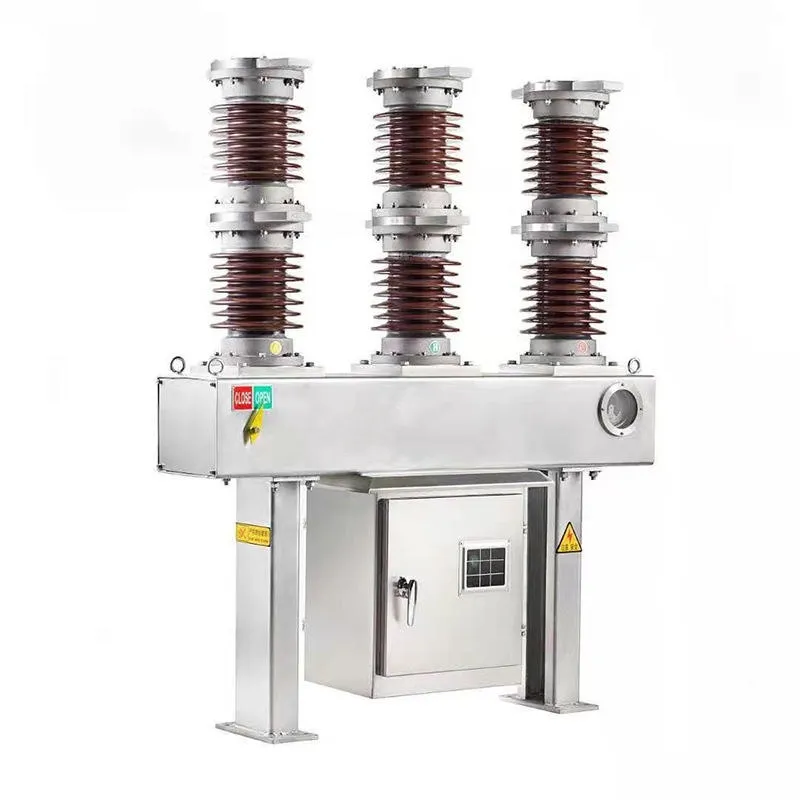

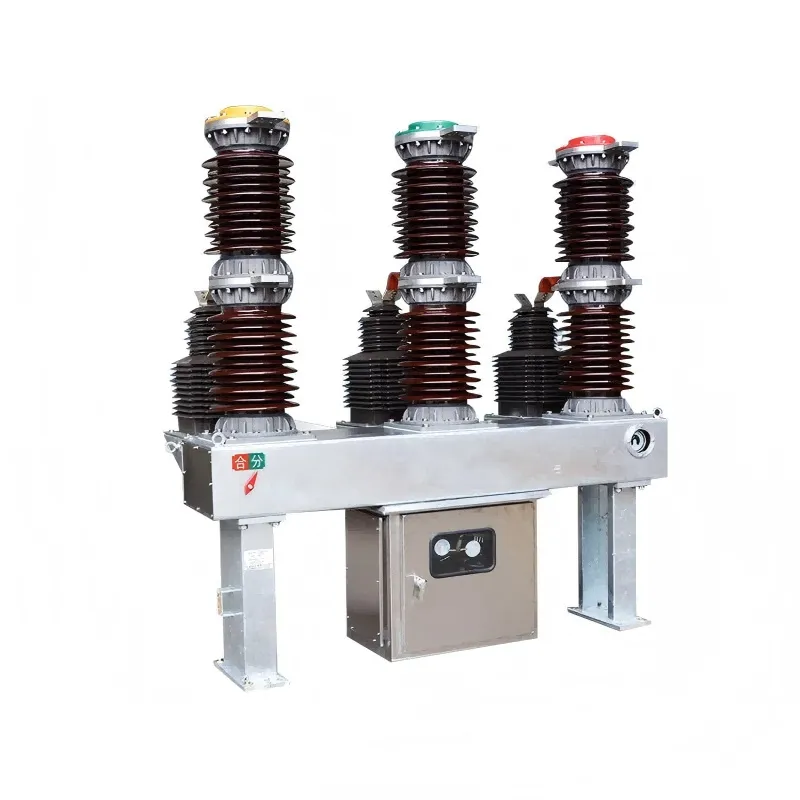

Интеллектуальный автоматический выключатель SF6 напряжением 40,5 кВ
Интеллектуальный выключатель на элегазе (гексафториде серы, SF6) на 40.5 кВ является усовершенствованным продуктом компании Люгао, который сочетает в себе превосходные изоляционные и дугогасящие свойства газа SF6 с сенсорными технологиями.
Описание
маркер
Описание продукта
Интеллектуальный выключатель на элегазе (гексафториде серы, SF6) на 40.5 кВ является усовершенствованным продуктом компании Люгао, который сочетает в себе превосходные изоляционные и дугогасящие свойства газа SF6 с сенсорными технологиями. Осуществляет мониторинг в реальном времени плотности и давления газа, температуры, точно рассчитывает содержание влаги и заранее предупреждает при приближении к порогу срабатывания сигнализации, исключая риск изоляционного отказа. Встроенный датчик перемещения в реальном времени записывает токовые волны катушек включения/отключения, характеристики ход-время, точно выявляя механические риски, такие как заедание механизма, усталость пружин, недостаточная смазка и т.д. В реальном времени отслеживает состояние и время зарядки двигателя.
Может быть опционально укомплектован интегрированным устройством защиты, измерения и управления, которое непосредственно выполняет функции релейной защиты, измерения электроэнергии, дистанционного управления и связи, значительно упрощая проектирование вторичных систем. Используется в высоковольтных системах передачи электроэнергии в качестве выключателя на отходящих линиях подстанций класса напряжения 550 кВ и ниже, на секционных связях шин и со стороны силовых трансформаторов. Интеллектуальный блок собирается и налаживается в антистатическом цехе Люгао, каждый выключатель перед отгрузкой проходит испытания на механические характеристики, сопротивление контура, стойкость к промышленной частоте/импульсному напряжению и др., что гарантирует точность данных и безошибочную связь. Корпус выключателя и интеллектуальный блок упаковываются раздельно для обеспечения безопасности при транспортировке.
Технические характеристики
| элемент | Единица | Параметр |
| Параметры напряжения, тока | ||
| Номинальное напряжение | КВ | 40,5 |
| Номинальное кратковременно выдерживаемое напряжение промышленной частоты (1 мин) | КВ | 95 |
| Номинальное выдерживаемое напряжение грозового импульса (пиковое) | КВ | 185 |
| Номинальный ток | А | 1250，1600，2000 |
| Номинальный ток отключения короткого замыкания | КВ | 25,31.5 |
| Номинальная последовательность операций | 0-0,3с-C0-180с-C0 | |
| Номинальное время отключения тока короткого замыкания | раз | 12 |
| Номинальный ток короткого замыкания (пиковый) | КА | 63.80 |
| Номинальный пиковый выдерживаемый ток | КА | 63.80 |
| Номинальный кратковременно выдерживаемый ток | КА | 25,31.5 |
| Номинальная длительность тока короткого замыкания | С | 4 |
| Средняя скорость открытия | РС | 1,5±0,2 |
| Средняя скорость закрытия | РС | 0,7±0,2 |
| Время отскока при закрытии контакта | РС | <5 |
| Ошибка синхронизации трехфазного замыкания (размыкания) | РС | <2 |
| Время закрытия | РС | <150 |
| Время открытия | РС | <60 |
| Механическая жизнь | раз | 10000 |
| Номинальное рабочее напряжение и номинальное напряжение вспомогательных цепей | В | DC220.AC220 |
| Сопротивление постоянному току каждой фазы цепи (без учета трансформатора) | мкКью | <100 |
| Динамический, статический контакт допускает износ толщины | ММ | 3 |
| Масса | КГ | 800 |
Технические характеристики
Подробная информация о продукте
Фабричная стрельба
Упаковка
Отправить запрос
Пожалуйста, заполните форму ниже и отправьте нам запрос. Мы ответим вам в течение 24 часов.
связаться с нами
Сопутствующие популярные продукты
Распределительный масляный трансформатор мощностью 630 КВА – 800 кВА
Масляные распределительные трансформаторы мощностью 630 кВА и 800 кВА, самостоятельно разработанные и произведенные Люгао, представляют собой передовой отраслевой уровень энергоэффективности.
Металлическое бронированное съемное распределительное устройство KYN61-40.5
Съемное распределительное устройство KYN61-40.5 в металлическом корпусе – это высокотехнологичное интеллектуальное распределительное устройство, выпускаемое компанией Lugao.
Полностью герметичный масляный электрический трансформатор
Компания Люгао идеально интегрировала традиционные преимущества надежности с инновационной конструкцией, не требующей технического обслуживания, и произвела полностью герметичный масляный силовой трансформатор.
Основной с газовой изоляцией SF6 с возможностью извлечения SRM
Lugao Наше независимо разработанное и изготовленное выдвижное кольцевое распределительное устройство (RMU) с элегазовой изоляцией прошло типовые испытания в Национальном испытательном центре высоковольтного электрооборудования и получило статус высокотехнологичного продукта провинции Чжэцзян.
Трёхфазный электрический трансформатор сухого типа
Высоковольтные и низковольтные обмотки трансформатора залиты негорючей эпоксидной смолой в вакууме, образуя прочный монолит, что обеспечивает чрезвычайно высокой механической прочностью и диэлектрическую прочность изоляции.
Ручной с интеллектуальными контроллерами VCB
Вакуумный выключатель с ручным управлением и интеллектуальным контроллером представляет собой высокопроизводительное распределительное устройство, сочетающее ручное управление и интеллектуальный контроль.
Сухой трансформатор типа с эпоксидной заливкой на 11 кВ и 33 кВ
Трансформатор сухой с литой изоляцией из эпоксидной смолы 11кВ 33кВ является ключевым оборудованием для современных средних и крупных распределительных систем.
Высокочастотный сухой трансформатор типа для передачи энергии
Высокочастотный сухой трансформатор для передачи мощности, разработанный и производимый компанией Люгао, является ключевым оборудованием в современных системах высокочастотного преобразования электроэнергии, предназначенным для эффективной передачи электроэнергии и гальванической развязки.
Наружный вакуумный выключатель на постоянных магнитах
Он в основном используется для защиты и управления линиями с несколькими ответвлениями, чтобы реализовать функцию повторного включения и повысить надежность электроснабжения.
Основной блок с изолированным силовым кольцом SRM Smart SF6
Распределительное устройство размещено в резервуаре с элегазом (SF6), изготовленном из коррозионно-стойкой, немагнитной нержавеющей стали толщиной 3 мм.
Высоковольтный электрический сухой трансформатор типа мощностью 1000 кВА
Данный продукт изготовлен из высококачественной кремниевой стали и имеет оптимизированную конструкцию, что обеспечивает чрезвычайно низкие потери холостого хода и нагрузочные потери.
Комплектное распределительное устройство низкого напряжения GGD
Низковольтное стационарное распределительное устройство серии GGD – популярный продукт компании Lugao, предназначенный для систем распределения электроэнергии частотой 50 Гц переменного тока с номинальным рабочим напряжением до 690 В.
Основной блок с газовым кольцом SM6 SF6
Кольцевая распределительная система (КРУ) SM6 с элегазовой изоляцией (ЭГС) – флагманский продукт компании Lugao, сочетающий в себе передовые инновационные концепции и производственные процессы.

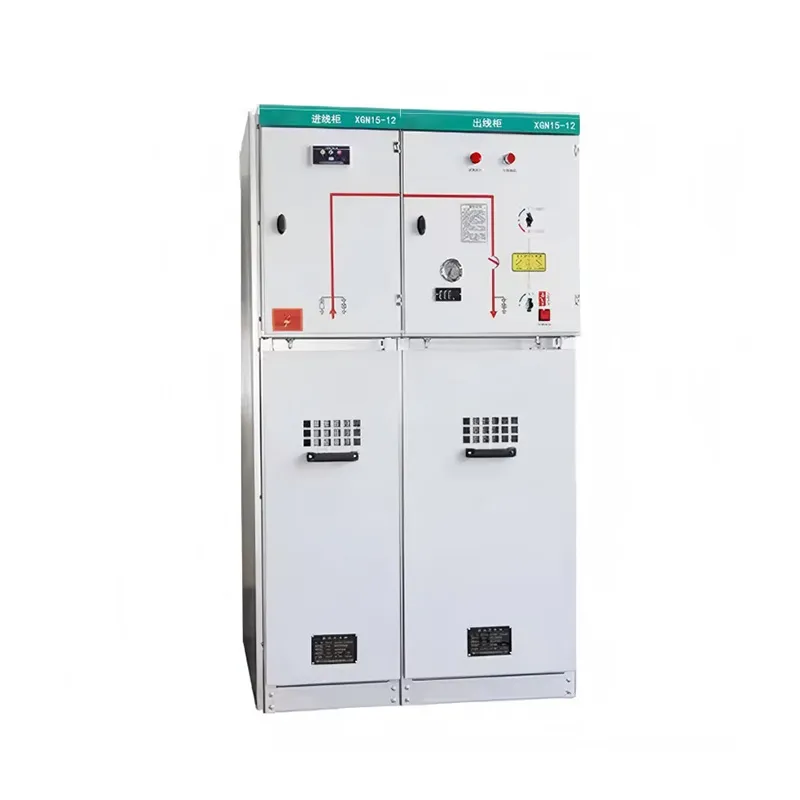

Основной блок замкнутого кольца с интеллектуальной металлической изоляцией XGN15-12
