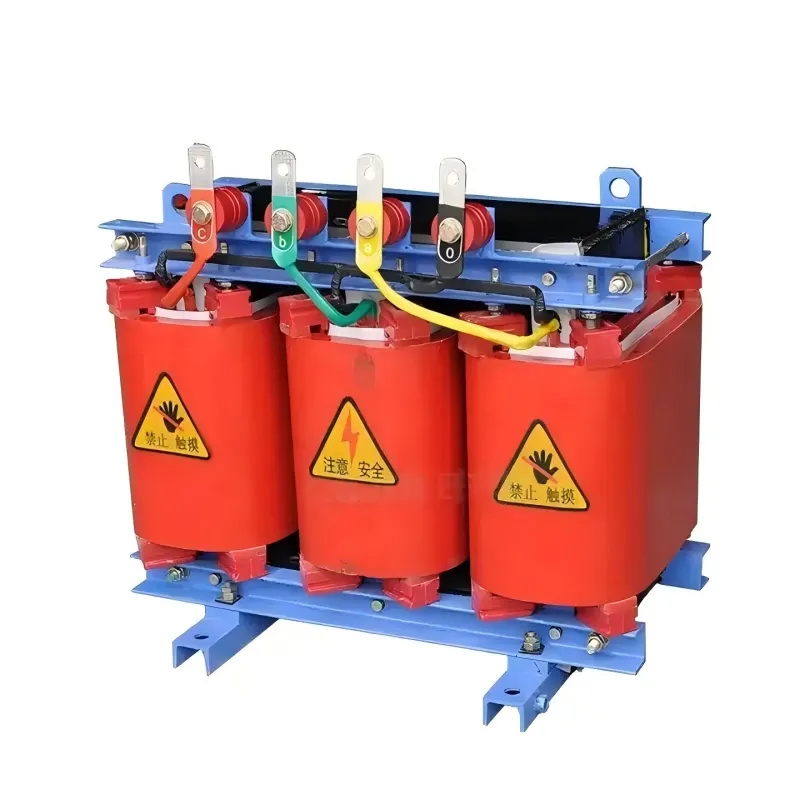

Высоковольтный электрический сухой трансформатор типа мощностью 1000 кВА
Данный продукт изготовлен из высококачественной кремниевой стали и имеет оптимизированную конструкцию, что обеспечивает чрезвычайно низкие потери холостого хода и нагрузочные потери.
Описание
маркер
Описание продукта
Высоковольтный сухой силовой трансформатор мощностью 1000кВА обычно имеет высоковольтное напряжение 10кВ или 11кВ. Мощность 1000кВА является распространенной в распределительных системах, и его эксплуатационные потери значительно влияют на стоимость электроэнергии. Данный продукт изготовлен из высококачественной кремниевой стали и имеет оптимизированную конструкцию, что обеспечивает чрезвычайно низкие потери холостого хода и нагрузочные потери.
Обмотки герметизированы огнестойкой эпоксидной смолой, не поддерживают горение, взрывобезопасны и не загрязняют окружающую среду, что полностью устраняет риск возгорания и взрыва. Может стабильно работать в суровых условиях 95% высокой влажности, обладает отличной влаго- и пылезащитой, не требует технического обслуживания, что значительно снижает риск непредвиденных простоев.
Эпоксидные литые обмотки обладают высокой механической прочностью, высокой устойчивостью к короткому замыканию и могут выдерживать удары и вибрации при транспортировке и эксплуатации. Низкий уровень частичных разрядов, длительный срок службы изоляции, расчетный срок службы превышает 30 лет.
Конструкция не содержит масла, отсутствует риск утечки, не наносит вреда окружающей среде. Относительно компактный размер и меньший вес по сравнению с масляными трансформаторами позволяют устанавливать его непосредственно внутри зданий в центрах нагрузок без необходимости в специальном трансформаторном помещении, экономя ценное пространство и строительные затраты.
Каждое изделие на 100% проходит заводские испытания перед отгрузкой, включая тест на частичные разряды, испытание на стойкость к индуцированному напряжению и испытание на стойкость к грозовым импульсам.
Используется прочное деревянное основание или полностью закрытый деревянный ящик, а корпус трансформатора надежно закреплен для обеспечения безопасности при транспортировке.
Условия эксплуатации
Высота над уровнем моря ниже 1000 м.
Максимальная температура воздуха +40ºC
Самая высокая среднесуточная температура воздуха +30ºC
Самая высокая среднегодовая температура воздуха +20В
Самая низкая температура наружного воздуха - 25ºC
Место установки: подходит для установки в местах, где нет опасности возгорания или взрыва, значительного загрязнения, химической коррозии или чрезмерной вибрации, как в помещении, так и на открытом воздухе.
Характеристики
Сухие трансформаторы предназначены для работы в определённых температурных пределах. Как температура окружающей среды, так и рабочая температура сухих трансформаторов должны находиться в допустимых пределах для предотвращения перегрева. Указанный температурный диапазон включает максимальную температуру воздуха +40ºC, максимальную среднесуточную температуру воздуха +30ºC и максимальную среднегодовую температуру воздуха +20ºC.
Высота и атмосферные условия:
Сухие трансформаторы должны работать на высоте менее 1000 м над уровнем моря. Кроме того, для обеспечения оптимальной работы в изменяющихся атмосферных условиях следует учитывать указанные экстремальные температуры, включая минимальную температуру наружного воздуха -25ºC.
Для сухих трансформаторов необходима достаточная вентиляция. Их следует устанавливать в местах с достаточным притоком воздуха для отвода тепла, выделяемого во время работы.
Сухие трансформаторы более устойчивы к влаге, чем масляные, однако повышенная влажность всё равно может повлиять на их работу. Их следует защищать от длительного воздействия высокой влажности или сырости.
Сухие трансформаторы следует эксплуатировать в пределах допустимой нагрузки. Частые перегрузки или недогрузки могут снизить эффективность и привести к преждевременному износу.
Колебания входного напряжения должны находиться в пределах допуска, указанного для сухих трансформаторов, чтобы обеспечить стабильную и надежную работу.
Необходимо принять меры защиты для смягчения воздействия гармоник, провалов напряжения и других проблем с качеством электроэнергии на сухие трансформаторы.
Необходимо учитывать условия окружающей среды, в которых устанавливаются сухие трансформаторы. Они должны быть защищены от пыли, коррозионных веществ и других факторов окружающей среды, которые могут нарушить их целостность.
Регулярное техническое обслуживание в соответствии с рекомендациями производителя имеет решающее значение для обеспечения надёжности сухих трансформаторов. Оно может включать в себя осмотры, чистку и испытания.
Сухие трансформаторы следует эксплуатировать в пределах допустимой перегрузки при необходимости. Превышение допустимой перегрузки в течение длительного времени может привести к перегреву и ухудшению характеристик.
Сухие трансформаторы известны своим низким уровнем шума. Убедитесь, что сухие трансформаторы работают в пределах допустимого уровня шума, особенно в условиях, где уровень шума может быть опасен.
Сухие трансформаторы следует устанавливать в местах, где отсутствует опасность возгорания или взрыва, значительного загрязнения, химической коррозии и чрезмерной вибрации, как в помещении, так и на открытом воздухе. Это обеспечивает безопасность и производительность сухих трансформаторов в различных условиях эксплуатации. Всегда обращайтесь к документации производителя за конкретными рекомендациями по используемой модели сухих трансформаторов.
Технические характеристики
| Технические данные сухого силового трансформатора класса защиты окружающей среды SGB10 класса H на 11 кВ | |||||||||||||||
| Потеря (кВт) | (мм) | (мм) | |||||||||||||
| Номинальная мощность | Группа напряжения (кВ) | Метод подключения | (145) | Ток холостого хода | Импеданс | Уровень изоляции | Масса | (Л) | (Ж) | (ЧАС) | (Л) | (Ж) | (ЧАС) | ||
| (кВА) | HV | ЛВ | Без нагрузки | Нагрузка | % | % | (кг) | Измерение | Габаритные размеры с защитным кожухом | ||||||
| 80 | 0,37 | 1.75 | 2.2 | 490 | 950 | 550 | 910 | 1250 | 1000 | 1330 | |||||
| 100 | 0,4 | 2.17 | 2 | 520 | 950 | 600 | 910 | 1280 | 1100 | 1330 | |||||
| 125 | 0,47 | 2.59 | 1.8 | 650 | 970 | 600 | 920 | 1300 | 1050 | 1350 | |||||
| 160 | 0,545 | 3.1 | 1.8 | 740 | 1000 | 710 | 965 | 1330 | 1050 | 1350 | |||||
| 200 | 0,625 | 3.97 | 1.6 | 4 | 850 | 1040 | 710 | 990 | 1360 | 1100 | 1400 | ||||
| 250 | 11 | 0,72 | 4.68 | 1.6 | 1005 | 1090 | 710 | 1045 | 1400 | 1150 | 1450 | ||||
| 315 | 11 | 0,88 | 5.61 | 1.4 | 1270 | 1120 | 710 | 1120 | 1500 | 1200 | 1500 | ||||
| 400 | 10 | 0,4 | Дин11 | 0,975 | 6.63 | 1.4 | Ф/Ф | 1470 | 1240 | 850 | 1185 | 1600 | 1250 | 1600 | |
| 500 | Yyn0 | 1.16 | 7.95 | 1.4 | 1750 | 1290 | 850 | 1220 | 1650 | 1300 | 1650 | ||||
| 630 | 6.3 | 1.3 | 9.78 | 1.2 | 1900 | 1500 | 870 | 1370 | 1850 | 1300 | 1650 | ||||
| 800 | 6 | 1.52 | 11.56 | 1.2 | 2290 | 1550 | 870 | 1570 | 1900 | 1300 | 1800 | ||||
| 1000 | 1.77 | 13.35 | 1.1 | 2700 | 1600 | 870 | 1665 | 1950 | 1300 | 1950 | |||||
| 1250 | 2.09 | 15.64 | 1.1 | 6 | 3130 | 1680 | 1120 | 1765 | 2050 | 1350 | 2000 | ||||
| 1600 | 2.45 | 18.11 | 1.1 | 3740 | 1750 | 1120 | 1860 | 2100 | 1400 | 2100 | |||||
| 2000 | 3.32 | 21.25 | 1 | 4500 | 1870 | 1120 | 1880 | 2150 | 1500 | 2200 | |||||
| 2500 | 4 | 24.74 | 1 | 5340 | 2120 | 1120 | 1950 | 2400 | 1500 | 2200 | |||||
| (Примечание): (Диапазон изменения высокого напряжения) ±4×2,5% или ±3×2,5%, Частота: 50 Гц. | |||||||||||||||
